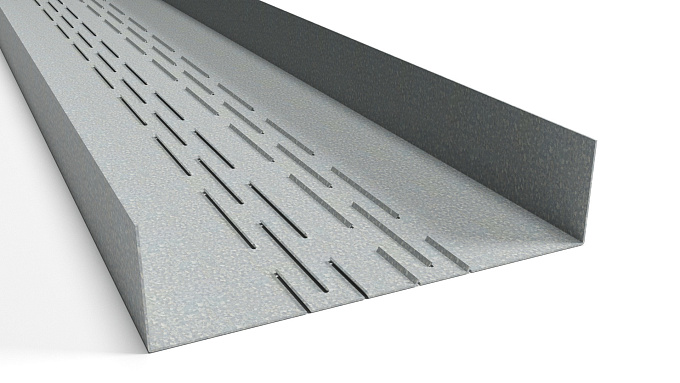

Термопрофили направляющие (размер полок 50 мм и 56 мм, 6 рядов термопросечек)

Термопрофиль Направляющий ТН-(150,200,250,300)-50-t  и ТН-(150,200,250)-56-t  с симметричными полками  50 и 56 мм применяются в каркасном (ЛСТК)строительстве в качестве направляющего профиля наружных и внутренних стеновых панелей КОС, обрамляющего профиля в каркасах панелей междуэтажных и  чердачных  перекрытий (КОП).

Профиль  ТН-(150,200,250,300)-50-t  и ТН-(150,200,250)-56-t  является основой рамы каркасов вместе с профилем стоечным (С-образный). Габарит профиля ТН (высота стенки Н) определяет расстояние по внутренним граням полок, а профилей С-образных по наружным граням полок, таким образом осуществляется качественный узел стыка. На стенке профиля выполнены регулярные рассечки стальной полосы («термопросечки») для улучшения термических характеристик конструкции, для уменьшения тепловых потерь и для предотвращения появления «мостика холода» в ограждающих конструкциях.

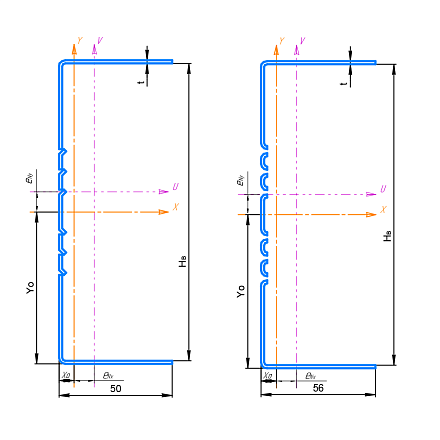

Геометрические характеристики элементов из ЛСТК назначаются на основании расчётов всего здания в соответствии с условиями работы конструкции, усилиями в элементах и маркой стали профиля. Геометрические характеристики редуцированного сечения профиля при сжатии и при изгибе см. ТУ 24.33.11 - 004 - 86770581 - 2023 Приложение Б. (Справочное)

Марка стали С350 (цинк 275) принята как базовая, возможна поставка других марок стали по ГОСТ 14918 по специальному заказу, цену уточняйте у менеджера.

Профиль ТН-(150,200,250,300)-50-t  и ТН-(150,200,250)-56-t  может быть использован в качестве:

• направляющий профиль в каркасах наружных и внутренних стен (КОС);
• замыкающего профиля и распорки в каркасах перекрытий и покрытий (КОП);
• надоконных и подоконных перемычек в стенах;
• элемента усиления конструкции;
• в узлах рамных конструкций
•  в качестве распорок и связей

Синонимы:

• гнутый профиль направляющий (ГПН);
• U-профиль;
• швеллер гнутый оцинкованный
• термопрофиль направляющий
