| Перфорация | Вид перфорации | Размеры |
|---|---|---|
| Круглое отверстие на стенке и полках |  |
8, 10, 12, 14, 15, 18, 19, 22, 23 |
| Овальное отверстие |  |
50 х 15 |
| Прямоугольное отверстие вдоль оси стенки профиля |  |
50 х 10 |
| Прямоугольное отверстие поперек оси стенки профиля |  |
10 х 50 |
| Квадратное отверстие |  |
35 х 35 |
Таблица В1. Виды перфорации.
Рисунок В1. Технологическое (индексное) отверстие. * - размер для справки
Рис.2. Габариты размеров полки в зависимости от высоты стенки профиля
Выбор размера отгиба полки (С), в зависимости от размера полки (B1 или B2)
Рис.3. Габариты отгибов определены представленной схемой, которую нужно обязательно использовать при проектировании «нестандартного» размера профиля. Окончательное решение следует согласовать с менеджером до получения коммерческого предложения.

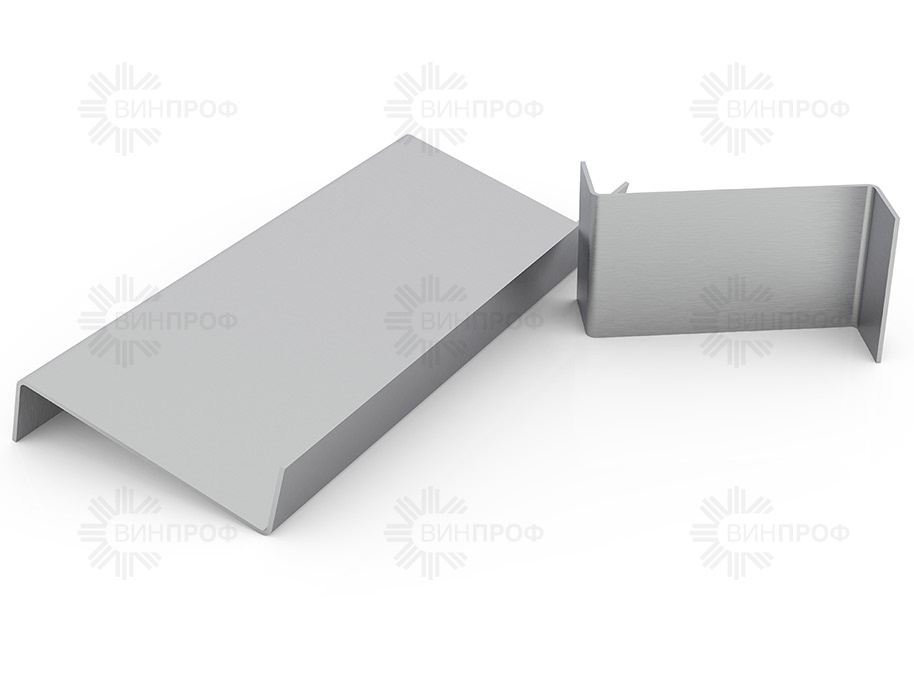

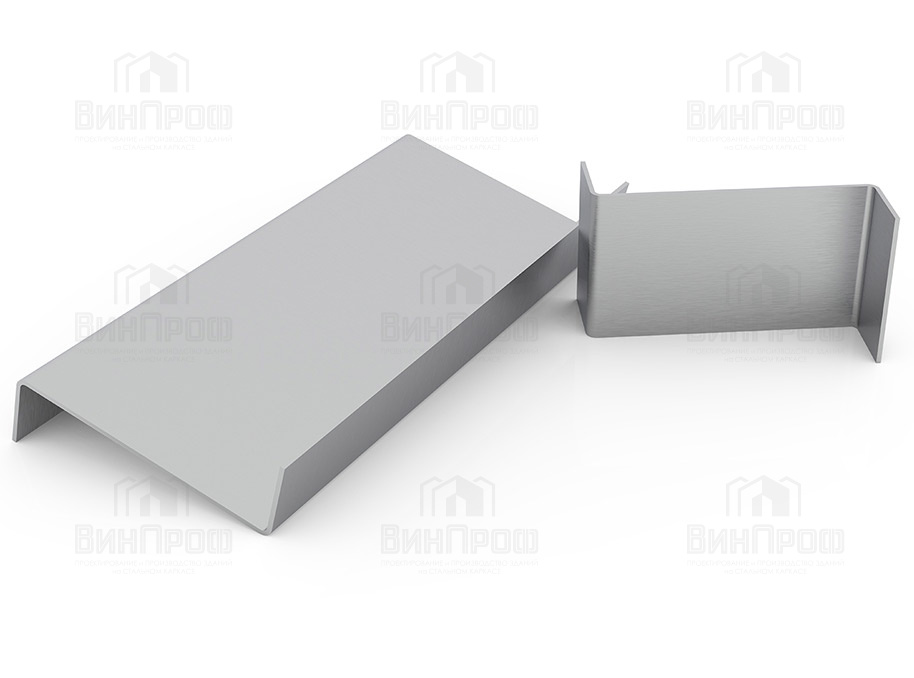

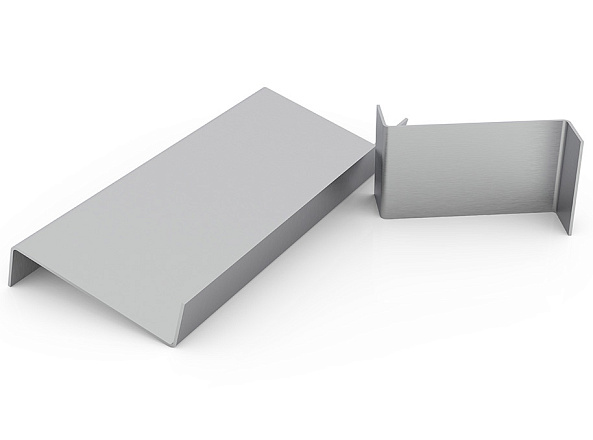

Профиль Z-образный ВП Z1 (100-400)х В х t с симметричными полками без отгибов применяется в каркасном (ЛСТК) строительстве в качестве прогонов кровли , фахверковых ригелей стенового ограждения, кровельных балок, балок подшивного потолка чердачных перекрытий и пр.
Профиль ВП Z1 (100-400)х В х t является дополнительным элементом кровельной прогонной системы в комбинации с профилем ВП Z- (100-400)хВхС х t.
Геометрические характеристики элементов из ЛСТК назначаются на основании расчётов всего здания в соответствии с условиями работы конструкции, усилиями в элементах и маркой стали профиля.
Геометрические характеристики сечения профиля ВП Z1- (100-400) х В х t см. Табл.Б4 ТУ 24.33.11 - 004 - 05074049 – 2022 Приложение Б (Справочное).
Геометрические характеристики редуцированного сечения профиля при сжатии и при изгибе рассчитываются в соответствии с СП 260, технические специалисты компании помогут вам получить данные этих сечений.
Марка стали С350 (цинк 275) принята как базовая, возможна поставка других марок стали по ГОСТ 14918 по специальному заказу, цену уточняйте у менеджера.
Профиль ВП Z- (100-400)хВхС х t может быть использован в качестве:
Синонимы:
Компания ООО «Винпроф» осуществляет доставку в любой регион России, а также страны СНГ. Мы предлагаем особые условия доставки по Москве, Московской области и всему ЦФО.
Сроки доставки: от 1 дня.
Самовывоз готовой продукции осуществляется по адресу:
г. Ясногорск, ул. Заводская, д 3
Отгрузка заказов осуществляется в соответствии с графиком работы: ПН - ПТ с 8:00 до 17:00, перерыв 12:00 до 13:00. Автотранспорт заказчика должен прибыть на место загрузки не позднее 16:00.
Возможная загрузка товара в автотранспорт заказчика:

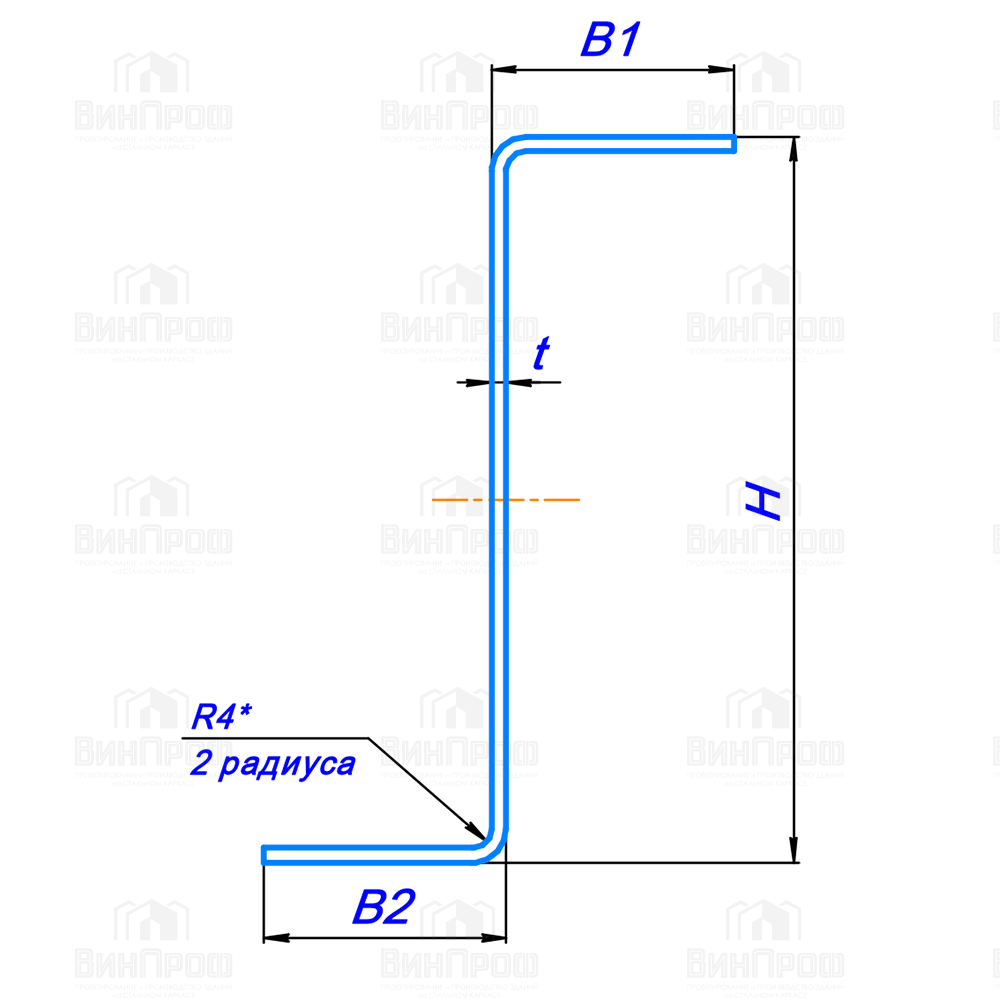

| Марка профиля | Нв | В (В1=В2) |
|---|---|---|
| ВП Z1 110х40хt | 110 | 40 |
| ВП Z1 120х40хt | 120 | |
| ВП Z1 150х50хt | 150 | 50 |
| ВП Z1 180х60хt | 180 | 60 |
| ВП Z1 200х60хt | 200 | |
| ВП Z1 220х60хt | 220 | |
| ВП Z1 250х60хt | 250 | |
| ВП Z1 280х80хt | 280 | 80 |
| ВП Z1 300х80хt | 300 | |
| ВП Z1 320х80хt | 320 | |
| ВП Z1 350х100хt | 350 | 100 |
| ВП Z1 380х100хt | 380 | |
| ВП Z1 400х100хt | 400 |
Приводимые (габариты) размеры профилей представляют собой «сокращённый сортамент» профилей, так как оборудование позволяет изготовить широкий спектр профилей, ограниченный лишь параметрическими зависимостями габаритов стенок, полок и отгибов (см.рис.2 и рис.3).
Вопросы окончательных габаритов, веса 1 пог.м и геометрических характеристик сечений профилей следует согласовать с менеджером или с техническим специалистом.

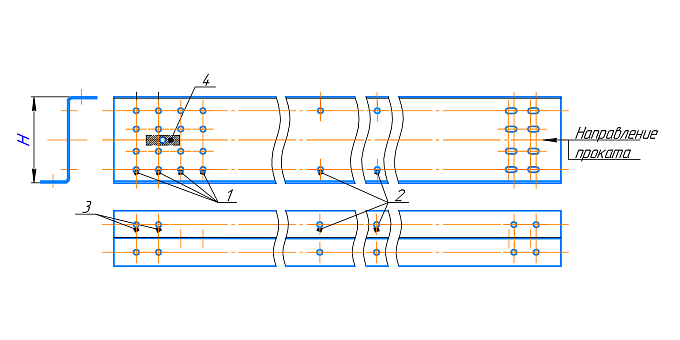

Профили могут иметь перфорацию стенки и полок в соответствии с Рис.1и Рис.В1.
Вес пог. метра каждого профиля из «сокращённого сортамента» следует принимать по таблице Б4 Приложения Б в ТУ 24.33.11 - 004 - 05074049 - 2022
