| Перфорация | Вид перфорации | Размеры |
|---|---|---|
| Круглое отверстие на стенке и полках |  |
8, 10, 12, 14, 15, 18, 19, 22, 23 |
| Овальное отверстие |  |
50 х 15 |
| Прямоугольное отверстие вдоль оси стенки профиля |  |
50 х 10 |
| Прямоугольное отверстие поперек оси стенки профиля |  |
10 х 50 |
| Квадратное отверстие |  |
35 х 35 |
Таблица В1. Виды перфорации.
Рисунок В1. Технологическое (индексное) отверстие. * - размер для справки
Рис.2. Габариты размеров полки в зависимости от высоты стенки профиля
Выбор размера отгиба полки (С), в зависимости от размера полки (B1 или B2)
Рис.3. Габариты отгибов определены представленной схемой, которую нужно обязательно использовать при проектировании «нестандартного» размера профиля. Окончательное решение следует согласовать с менеджером до получения коммерческого предложения.

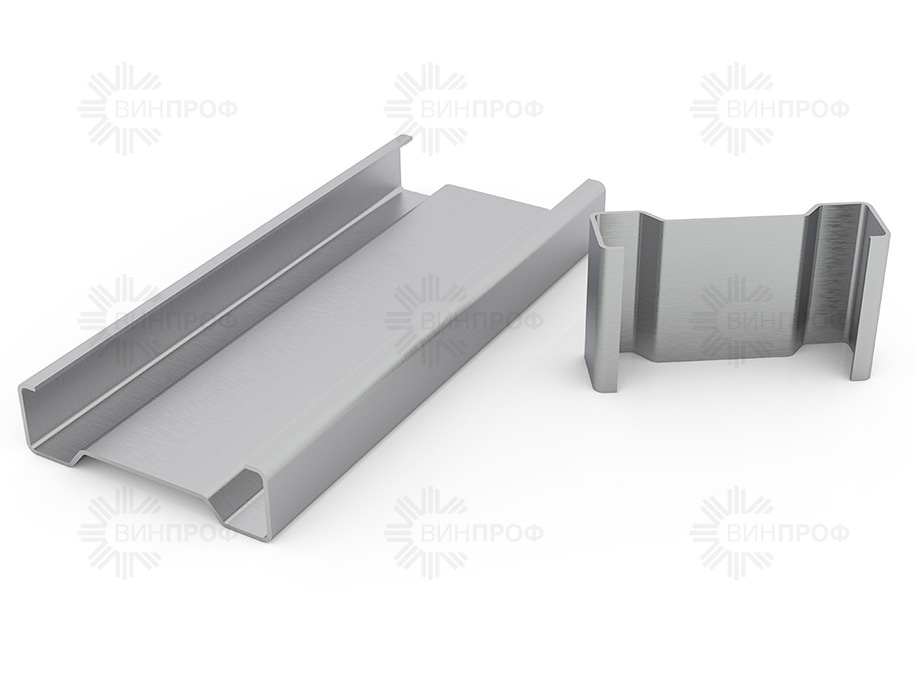

Профиль ∑-образный Стоечный ВП ∑ (100-400)хВ х t с симметричными полками и с усиленной стенкой широко применяется в каркасном (ЛСТК) строительстве в качестве стоечного профиля стеновых панелей КОС, в качестве балок перекрытий КОП, колонн БВЗ, стропильных балок, прогонов кровли, ригелей фахверка стенового ограждения и пр.
Профиль ВП ∑ (100-400)хВ х t является основой рамы каркасов вместе с профилем направляющим (U или Ш-образный) соответствующего габарита. Габарит профиля ВПС (высота стенки Н) определяет расстояние по наружным граням полок, а профилей U или Ш-образных по внутренним граням полок, таким образом осуществляется качественный узел стыка стоечного (балочного) и направляющего профилей.
Геометрические характеристики элементов из ЛСТК назначаются на основании расчётов всего здания в соответствии с условиями работы конструкции, усилиями в элементах и маркой стали профиля.
Геометрические характеристики сечения профиля ВП ∑ (100-400)хВ х t см. Табл.Б3 ТУ 24.33.11 - 004 - 05074049 – 2022 Приложение Б (Справочное).
Геометрические характеристики редуцированного сечения профиля при сжатии и при изгибе рассчитываются в соответствии с СП 260, технические специалисты компании помогут вам получить данные этих сечений.
Марка стали С350 (цинк 275) принята как базовая, возможна поставка других марок стали по ГОСТ 14918 по специальному заказу, цену уточняйте у менеджера.
Профиль ВП ∑ (100-400)хВ х t может быть использован в качестве:
Синонимы:
Компания ООО «Винпроф» осуществляет доставку в любой регион России, а также страны СНГ. Мы предлагаем особые условия доставки по Москве, Московской области и всему ЦФО.
Сроки доставки: от 1 дня.
Самовывоз готовой продукции осуществляется по адресу:
г. Ясногорск, ул. Заводская, д 3
Отгрузка заказов осуществляется в соответствии с графиком работы: ПН - ПТ с 8:00 до 17:00, перерыв 12:00 до 13:00. Автотранспорт заказчика должен прибыть на место загрузки не позднее 16:00.
Возможная загрузка товара в автотранспорт заказчика:

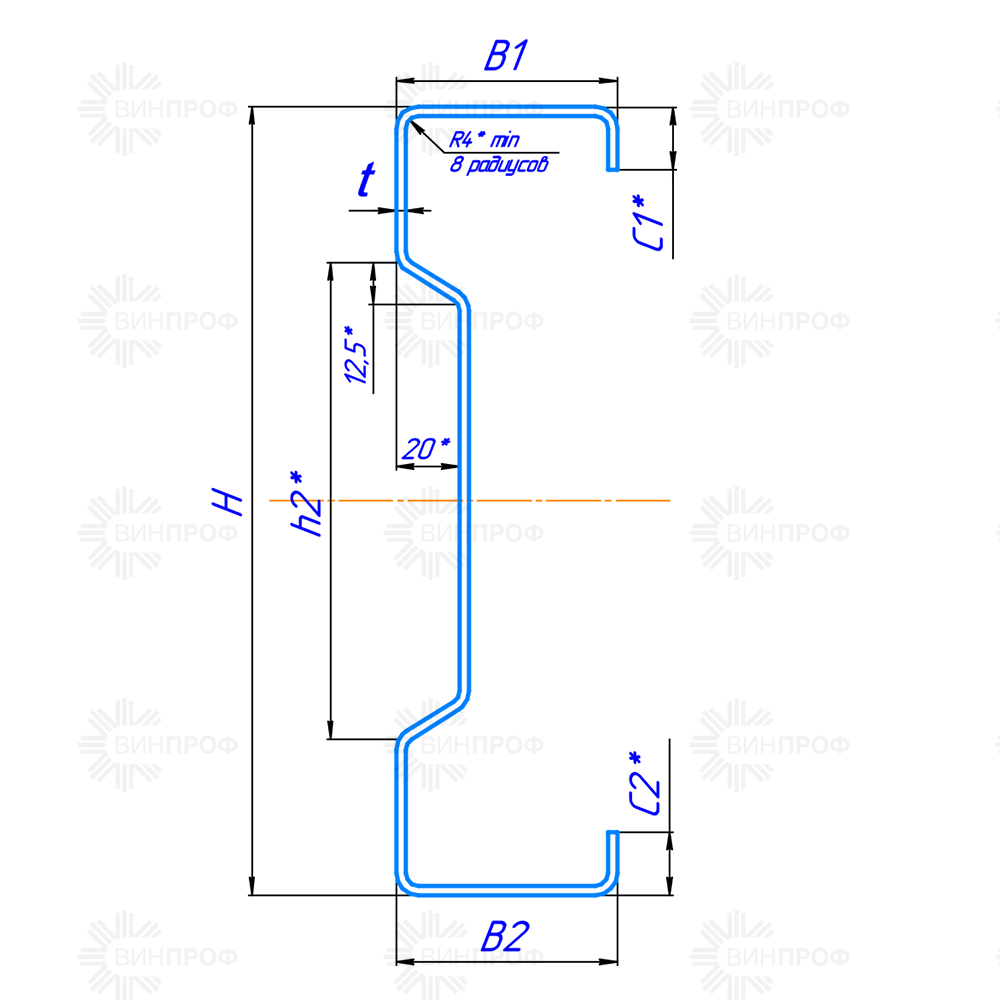

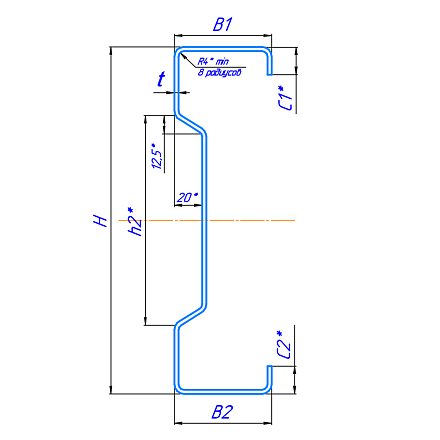

| Марка профиля | Нв | В (В1=В2) | C (C1=C2) | h2 |
|---|---|---|---|---|
| ВП Σ 160х50х15хt | 160 | 50 | 15 | 80 |
| ВП Σ 180x50x15xt | 180 | |||
| ВП Σ 200x60x15xt | 200 | 60 | 100 | |
| ВП Σ 220x60x15xt | 220 | |||
| ВП Σ 250x60x16xt | 250 | 16 | ||
| ВП Σ 280x60x16xt | 280 | |||
| ВП Σ 300x80x20xt | 300 | 80 | 20 | 150 |
| ВП Σ 320x80x20xt | 320 | |||
| ВП Σ 350x70x20xt | 350 | 70 | ||
| ВП Σ 380x55x17xt | 380 | 55 | 17 | |
| ВП Σ 400x50x15xt | 400 | 50 | 15 |
Приводимые (габариты) размеры профилей представляют собой «сокращённый сортамент» профилей, так как оборудование позволяет изготовить широкий спектр профилей, ограниченный лишь параметрическими зависимостями габаритов стенок, полок и отгибов (см.рис.2 и рис.3).
Вопросы окончательных габаритов, веса 1 пог.м и геометрических характеристик сечений профилей следует согласовать с менеджером или с техническим специалистом.

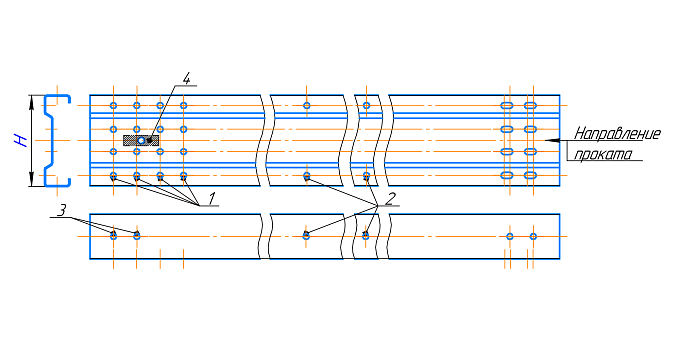

Профили могут иметь перфорацию стенки и полок в соответствии с Рис.1и Рис.В1.
Вес пог. метра каждого профиля из «сокращённого сортамента» следует принимать по таблице Б3 Приложения Б в ТУ 24.33.11 - 004 - 05074049 - 2022
