Профили направляющие (размер полок 50 мм)

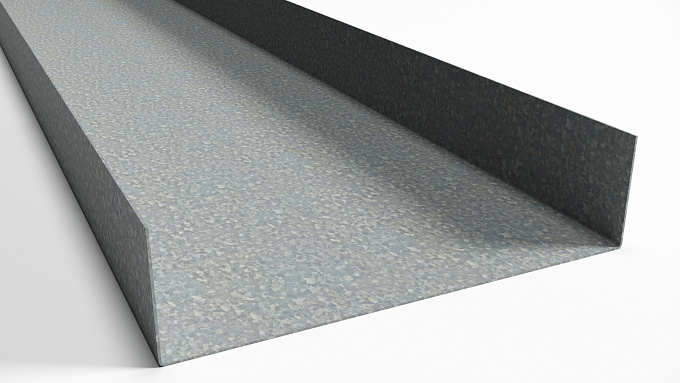

Профиль П-образный Направляющий ПН-(100-300)-50-t применяется в каркасном (ЛСТК)строительстве в качестве направляющего профиля стеновых панелей КОС, обрамляющего профиля в каркасах панелей междуэтажных и  чердачных  перекрытий (КОП), в качестве поясов стропильных ферм.

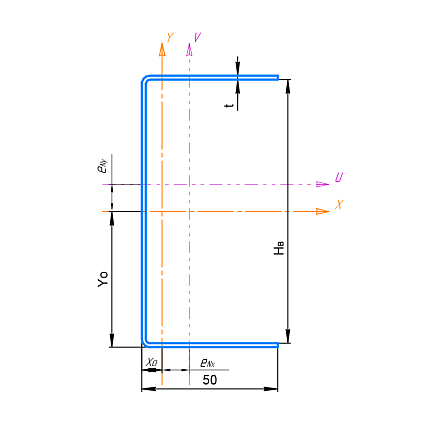

Профиль ПН-(100-300)-50-t является основой рамы каркасов вместе с профилем стоечным (С-образный). Габарит профиля ПН  (высота стенки Н) определяет расстояние по внутренним граням полок, а профилей С-образных по наружным граням полок, таким образом осуществляется качественный узел стыка.

Геометрические характеристики элементов из ЛСТК назначаются на основании расчётов всего здания в соответствии с условиями работы конструкции, усилиями в элементах и маркой стали профиля. Геометрические характеристики редуцированного сечения профиля при сжатии и при изгибе см. ТУ 24.33.11 - 004 - 86770581 - 2023 Приложение Б. (Справочное)

Марка стали С350 (цинк 275)  принята как базовая, возможна поставка других марок стали по ГОСТ 14918 по специальному заказу, цену уточняйте у менеджера.

Профиль ПН-(100-300)-50-t может быть использован в качестве:

• направляющий профиль в каркасах наружных и внутренних стен (КОС);
• замыкающего профиля и распорки в каркасах перекрытий и покрытий (КОП);
• поясов в стропильных фермах и пр.
• надоконных и подоконных перемычек в стенах;
• элемента усиления конструкции;
• в узлах рамных конструкций
•  в качестве распорок и связей

Синонимы:

• гнутый профиль направляющий (ГПН);
• U-профиль;
• швеллер гнутый оцинкованный.
